Ποιος είναι ο σκοπός ενός μετατροπέα; Πώς λειτουργεί;
Apr 17, 2025|
Με την ανάπτυξη της καθαρής ενέργειας και τη συνεχή επέκταση των σεναρίων εφαρμογής ισχύος, ο μετατροπέας έχει γίνει ένα απαραίτητο και σημαντικό μέρος των σύγχρονων συστημάτων ισχύος. Ο μετατροπέας διαδραματίζει βασικό ρόλο στη μετατροπή του DC σε AC σε ηλιακά συστήματα, στην προσαρμογή της τάσης εξόδου στα συστήματα αποθήκευσης ενέργειας ή στη διασφάλιση της συνεχούς λειτουργίας του βασικού εξοπλισμού σε συστήματα χωρίς διακοπή τροφοδοσίας (UPS). Επιπλέον, σε συστήματα βιομηχανικού ελέγχου, οι μετατροπείς χρησιμοποιούνται ευρέως στη ρύθμιση ταχύτητας, τον έλεγχο μετατροπής συχνότητας και άλλες πτυχές.
Ο μετατροπέας είναι μια ηλεκτρονική συσκευή που μετατρέπει το άμεσο ρεύμα (DC) σε εναλλασσόμενο ρεύμα (AC). Η κύρια λειτουργία του είναι να παρέχει σταθερή και διαθέσιμη ισχύ εναλλασσόμενου ρεύματος σε διάφορες ηλεκτρικές συσκευές και εξοπλισμό σε περιβάλλον χωρίς ισχύ AC.
Σε αντίθεση με τους ανορθωτές, η λειτουργία των ανορθωτών είναι η μετατροπή του AC σε DC, ενώ οι μετατροπείς ολοκληρώνουν την αντίθετη διαδικασία. Σε πολλά συστήματα, οι ανορθωτές και οι μετατροπείς εμφανίζονται συχνά σε ζεύγη για να επιτευχθεί αμφίδρομη ροή ενέργειας.
Σύμφωνα με την κυματομορφή εξόδου, ο μετατροπέας μπορεί να χωριστεί στις ακόλουθες κατηγορίες:

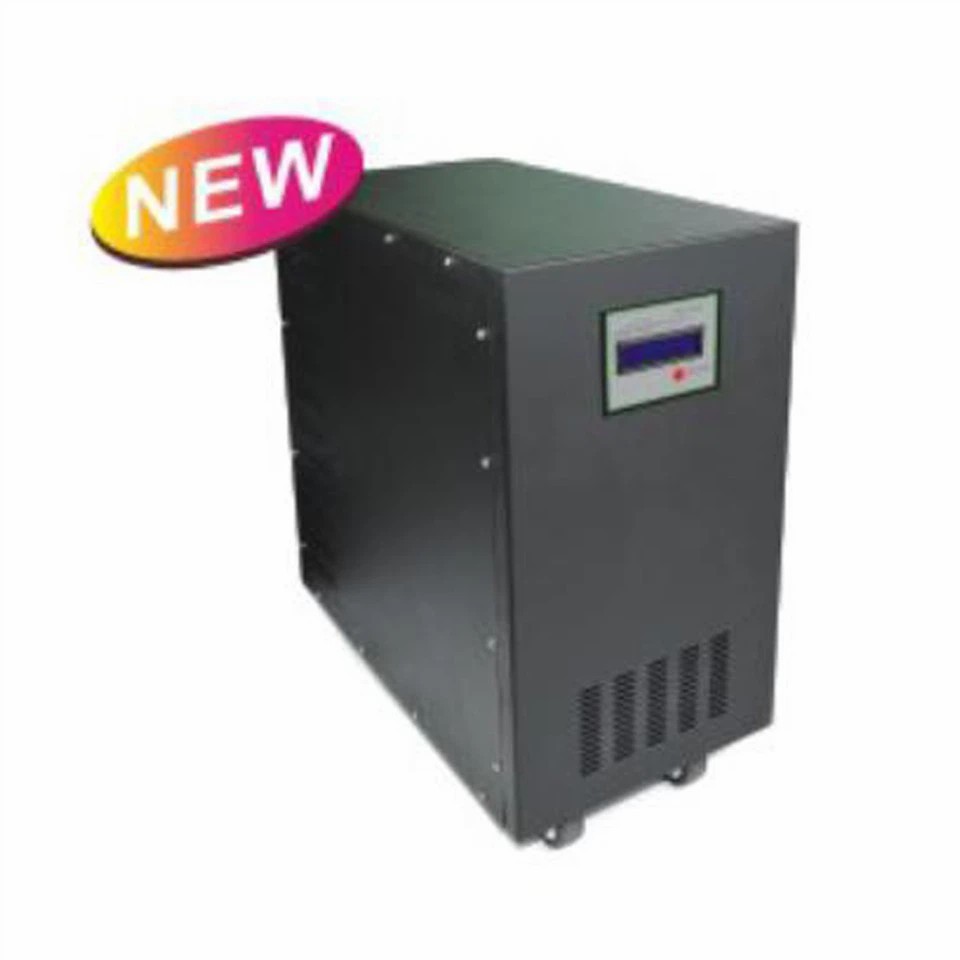

Pure Sein Wave Inverter:Εξάγει ένα τυπικό ημιτονοειδές κύμα παρόμοιο με το δίκτυο, κατάλληλο για συσκευές με απαιτήσεις υψηλής κυματομορφής.
Μετατροπέας τετραγωνικού κύματος:Απλή δομή αλλά μεγάλες παρεμβολές, τώρα σταδιακά εξαλείφονται.
Τροποποιημένος μετατροπέας ημιτονοειδούς κύματος:Η κυματομορφή είναι μεταξύ του ημιτονοειδούς κύματος και του τετραγωνικού κύματος, το κόστος είναι χαμηλό, κατάλληλο για γενικές οικιακές συσκευές.
Ο ρόλος του μετατροπέα
Μετατροπή DC σε AC:Η πιο βασική λειτουργία είναι να μετατρέψετε το DC από ηλιακούς συλλέκτες, μπαταρίες ή άλλες πηγές ενέργειας DC σε AC που μπορούν να χρησιμοποιηθούν από το σπίτι ή τον βιομηχανικό εξοπλισμό.
Βασικός ρόλος στο ηλιακό φωτοβολταϊκό σύστημα:Στο σύστημα παραγωγής φωτοβολταϊκής ενέργειας, η ισχύς της εξόδου από τον ηλιακό πίνακα είναι DC, το οποίο πρέπει να μετατραπεί σε AC από τον μετατροπέα πριν να χρησιμοποιηθεί από το σπίτι ή να συνδεθεί στο πλέγμα. Επομένως, ο μετατροπέας ονομάζεται "καρδιά" του φωτοβολταϊκού συστήματος.
Ρόλος στο σύστημα αποθήκευσης ενέργειας:Η μπαταρία αποθηκεύει το άμεσο ρεύμα, το οποίο πρέπει να μετατραπεί σε εναλλασσόμενο ρεύμα από έναν μετατροπέα για την τροφοδοσία του φορτίου. Ταυτόχρονα, οι σύγχρονοι μετατροπείς αποθήκευσης ενέργειας μπορούν επίσης να συνειδητοποιήσουν την έξυπνη διαχείριση της φόρτισης και της εκφόρτισης.
Παρέχετε υποστήριξη εναλλασσόμενου ρεύματος για εξοπλισμό:Πολλές καθημερινές οικιακές συσκευές (όπως τηλεοράσεις, ψυγεία, κλιματιστικά) και βιομηχανικός εξοπλισμός οδηγούνται από την ισχύ AC. Οι μετατροπείς παρέχουν αξιόπιστη εγγύηση ισχύος χωρίς κύριο τροφοδοτικό.
Σταθεροποίηση της τάσης και της συχνότητας:Οι μετατροπείς υψηλής απόδοσης μπορούν να διατηρήσουν τη σταθερότητα της τάσης εξόδου και της συχνότητας για να αποφευχθεί η καταστροφή του εξοπλισμού φορτίου από διακυμάνσεις τάσης.
Βελτιώστε την ενεργειακή απόδοση:Μέσα από ακριβείς τεχνολογίες ελέγχου όπως το MPPT, το PWM κ.λπ., οι μετατροπείς μπορούν να βελτιώσουν την αποτελεσματικότητα της λειτουργίας και την οικονομία ολόκληρου του ενεργειακού συστήματος.
Αρχή λειτουργίας του μετατροπέα
-
Είσοδος DC:Από μπαταρίες, ηλιακούς συλλέκτες ή άλλες πηγές ενέργειας DC.
-
Κύκλωμα φίλτρου:Η κυματομορφή παλμών εξομαλύνεται σε μια τυπική εξαγνητική εναλλαγή AC μέσω συσκευών φίλτρου, όπως επαγωγείς και πυκνωτές.
-
Τεχνολογία διαμόρφωσης κυματομορφής:Το πιο συχνά χρησιμοποιούμενο είναι το PWM (διαμόρφωση πλάτους παλμού) και το SPWM (διαμόρφωση πλάτους παλμού ημιτονοειδούς), οι οποίες δημιουργούν την κυματομορφή AC στόχου ρυθμίζοντας τον κύκλο συχνότητας μεταγωγής και λειτουργίας.
-
Έλεγχος συσκευής διακόπτη τροφοδοσίας:Χρησιμοποιήστε συσκευές ημιαγωγών ισχύος (όπως IGBT, MOSFET κ.λπ.) για να μεταβείτε σε υψηλή συχνότητα για να επιτύχετε εναλλασσόμενη ροή ηλεκτρικής ενέργειας.
Σενάρια ταξινόμησης και εφαρμογής μετατροπέων
• Ταξινόμηση με κυματομορφή εξόδου
Μετατροπέας ημιτονοειδούς κύματος:Κατάλληλο για ευαίσθητο εξοπλισμό, όπως ιατρικό εξοπλισμό και όργανα ακριβείας.
Μετατροπέας τετραγωνικού κύματος:Χαμηλό κόστος αλλά σταδιακά εξαλείφεται.
Τροποποιημένος μετατροπέας κύματος:Κατάλληλο για καθημερινές απλές οικιακές συσκευές.
• Ταξινόμηση ανά πεδίο εφαρμογής
Οικοποιητής οικιακής χρήσης:Χρησιμοποιείται συνήθως σε ηλιακά οικιακά συστήματα, μικρά UPS και μετατροπείς αυτοκινήτων.
Βιομηχανικός μετατροπέας:Χρησιμοποιείται για τον έλεγχο του κινητήρα, τη ρύθμιση της ταχύτητας μεταβλητής συχνότητας, τα σκαμπανεβάσματα υψηλής ισχύος κ.λπ.
• Φωτοβολταϊκός μετατροπέας:
Τύπος συνδεδεμένο με δίκτυο:Συνδέει την ηλεκτρική ενέργεια με το εθνικό δίκτυο.
Τύπος εκτός δικτύου:Που χρησιμοποιούνται σε περιοχές χωρίς κάλυψη δικτύου.
Υβρίδιο:Συνδυάζει τις λειτουργίες που συνδέονται με το δίκτυο και εκτός δικτύου για να προσαρμοστούν σε μια ποικιλία ενεργειακών σεναρίων.
Ενεργοποιητής αποθήκευσης ενέργειας:Σύνδεσμοι με το σύστημα μπαταρίας για την επίτευξη διαχείρισης φόρτισης και εκφόρτισης και τροφοδοσίας αντιγράφων ασφαλείας.
Οι τυπικές εφαρμογές περιλαμβάνουν φωτοβολταϊκά στον τομέα της οροφής, εφεδρική τροφοδοσία βάσης επικοινωνίας, εργοστασιακό εξοπλισμό κ.λπ.
Συνοπτικά, ο μετατροπέας είναι μια σημαντική γέφυρα που συνδέει την ενέργεια DC και την κατανάλωση ενέργειας AC. Δεν διαδραματίζει μόνο βασικό ρόλο στα συστήματα ηλιακής ενέργειας, αλλά διαδραματίζει επίσης σημαντικό ρόλο στην αποθήκευση ενέργειας, τη βιομηχανία, την παροχή ρεύματος στο σπίτι και άλλες εφαρμογές. Μέσω της αποτελεσματικής τεχνολογίας ηλεκτρονικών ισχύος, ο μετατροπέας πραγματοποιεί μετατροπή ενέργειας υψηλής ποιότητας από DC σε AC και είναι ένας σημαντικός εξοπλισμός για την προώθηση της διάδοσης της ανανεώσιμης ενέργειας και τη βελτίωση της απόδοσης της ενέργειας.
